2x 4Kanal Stereo Lichtorgel

Dies ist ein Projekt, welches noch aus meiner Jugendzeit her stammt. Während meiner Lehrzeit baute ich mir eine 2x 4Kanal Lichtorgel. Damals in aufwendiger Analogtechnik, mit Filtern und Verstärkern, um die einzelnen Frequenzbänder raus zu filtern. Im Laufe der Zeit, gingen aber Teile verloren und der Aufbau war einfach viel zu groß. Also kam ich auf die Idee, „Das macht man heute anders!“

Mit einem entsprechend schnellen Mikrocontroller und Fast-Fourier-Transformation, müsste das doch auch funktionieren?

Und es hat funktioniert. Und auch noch wesentlich besser als erwartet!

Anforderungen:

  • 2x 4Kanal Stereo
  • Modulare Bauweise
  • Erweiterbar um andere Module
  • Kompakte Bauform der Module

Lösungsansatz:

  • ESP32 Controller mit Bluetooth und WLAN Schnittstelle
  • Arduino Library für FFT
  • Aufbau mit 12V Halogenlampen und einfacher Transistoransteuerung

Pro + Contra:

Modularer Aufbau

Neben dem frequenzgesteuerten Lichtorgel-Modul, gibt es weitere Module, wie ein DMX-Modul zum verbinden mit einem professionellen PA-Lichtsteuergerät, ein Lauflicht-Modul, sowie ein Stroboskop-Modul.

Alle Leiterplatten haben das gleiche Format, um es im Gehäuse entsprechend modular aufbauen zu können.

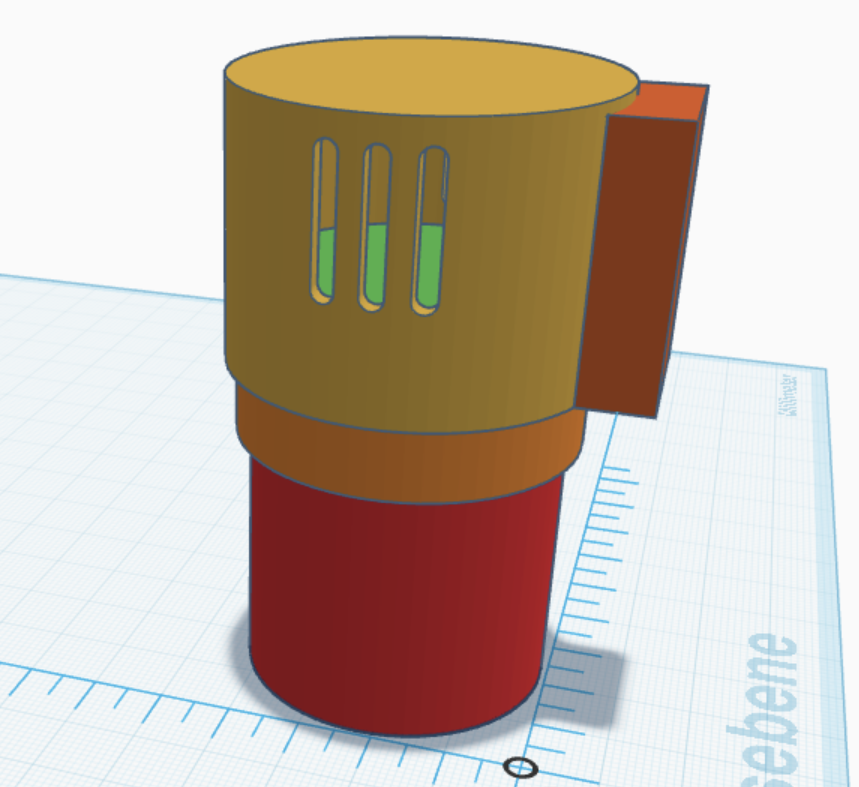

3D-Druck Lampen

Die Lampen bestehen aus mehreren 3D-Druckteilen, sowie einer internen Leiterplatte, die mit dem 5V Signal die 12V LED Lampen steuert.
